MG1814 プッシュプル錠

特長・機能

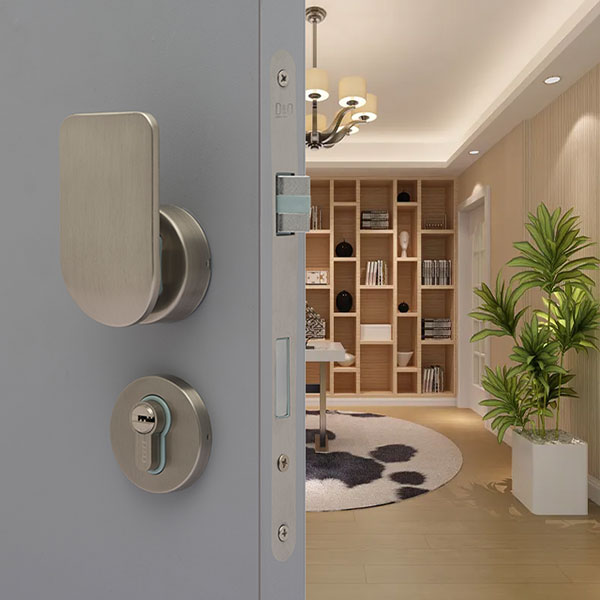

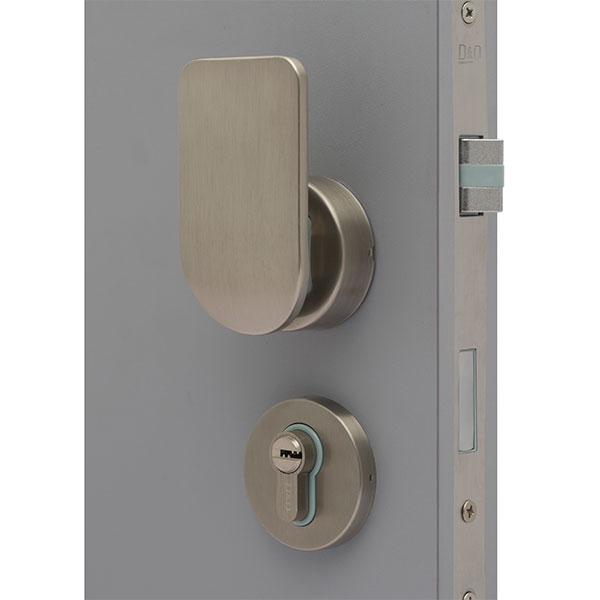

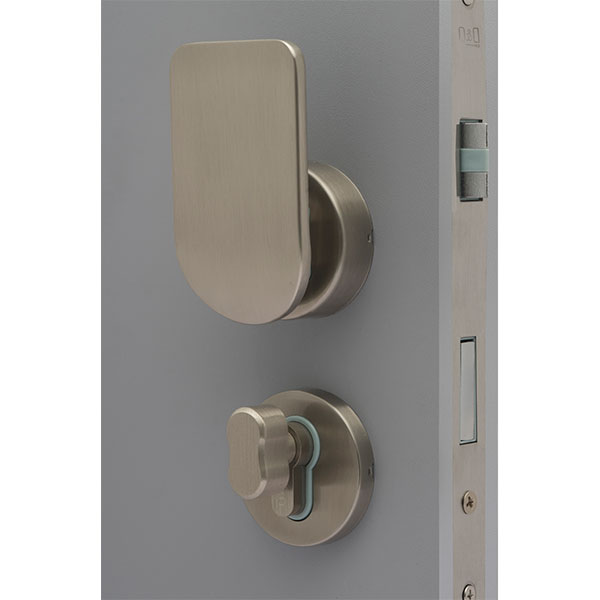

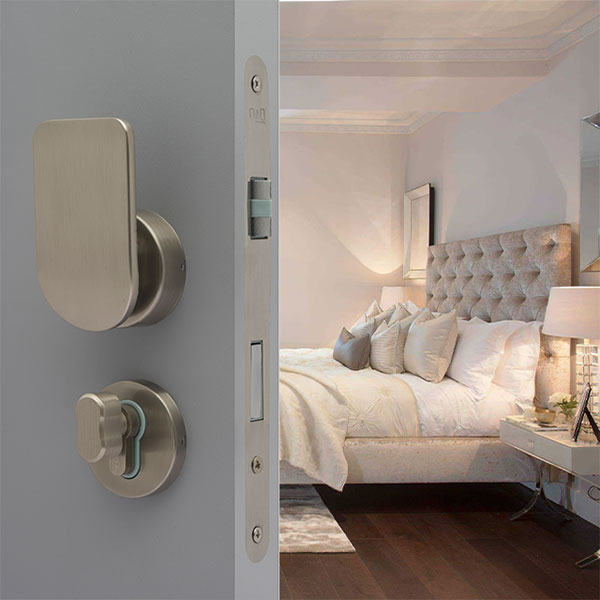

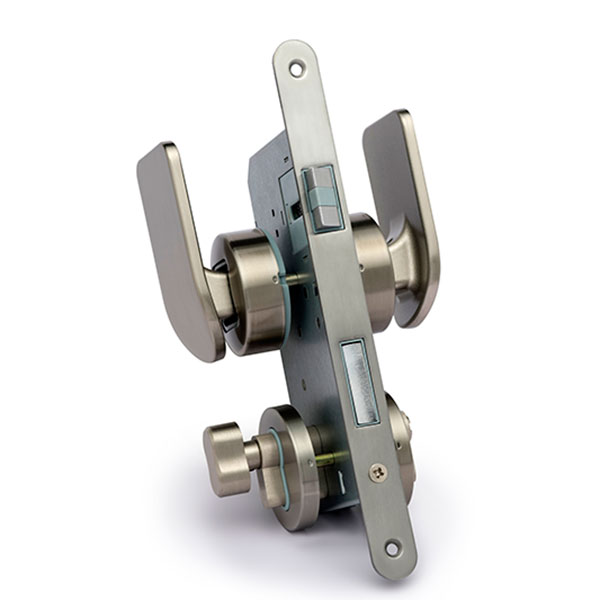

シリンダーキー付きプッシュプルモーティスロックは、プライバシーやセキュリティを重視する部屋に適しています。ロック本体は亜鉛メッキ鋼板、ハンドルはアルミニウム合金、ボルトはプラスチックPOMと亜鉛合金製のプッシュプルロックの中でも強度とセキュリティ性を高めた設計です。扉開閉時の可動音、施錠や解錠時の動作音はほとんど気にならない構造です。日本の先端技術を導入して表面処理を行いなめらかな表面をもつ製品に仕上げます。耐久性、外観、安全構造はJIS規格に準拠しております。製品寸法はヨーロッパ標準サイズと互換性があり、中心距離72mm、ドア端からレバーハンドル取り付け穴中心までの距離55mm、バックセット38mmとなります。

カラー

ニッケルメッキ
マットブラック
シャンパンゴールド
カスタマイズ

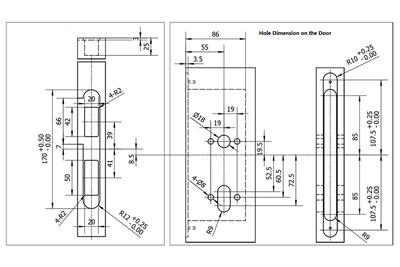

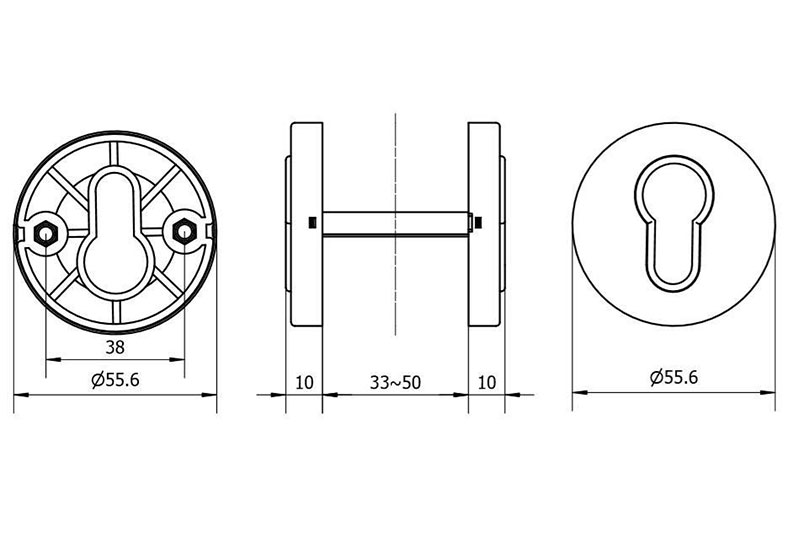

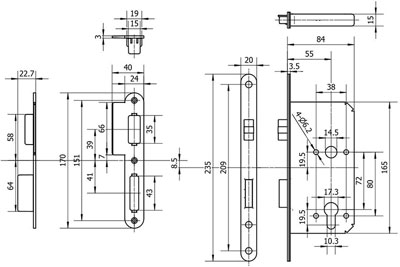

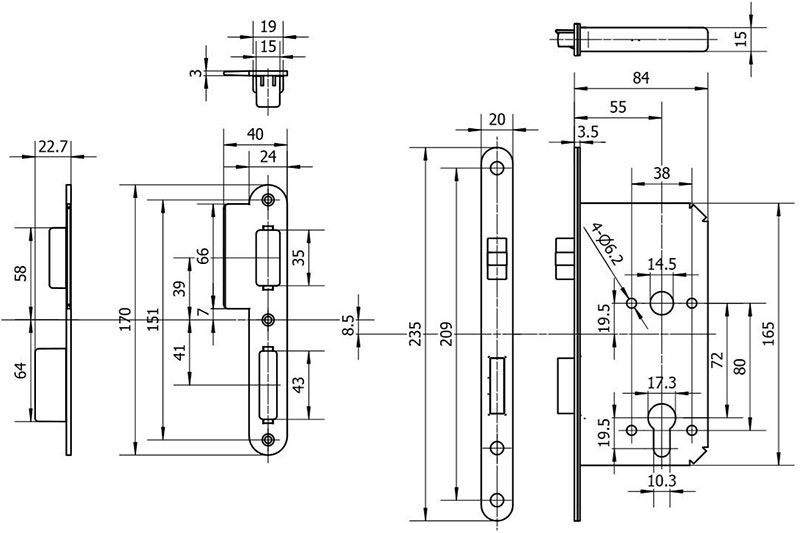

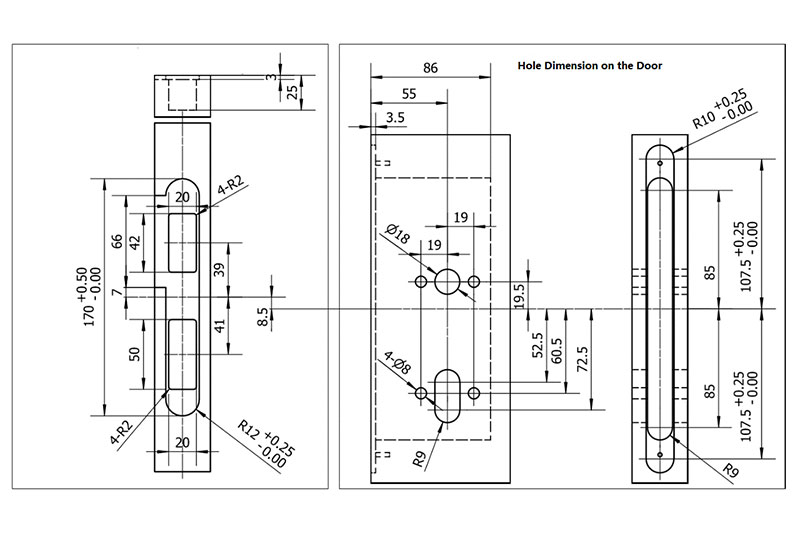

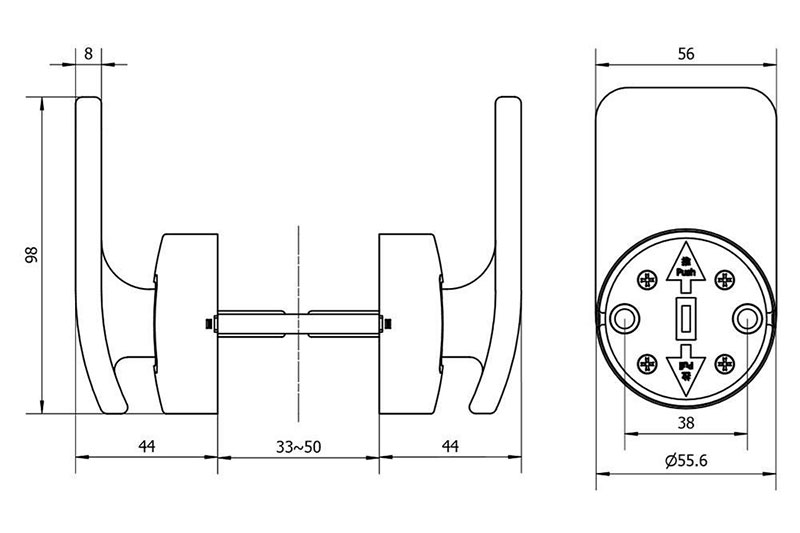

寸法

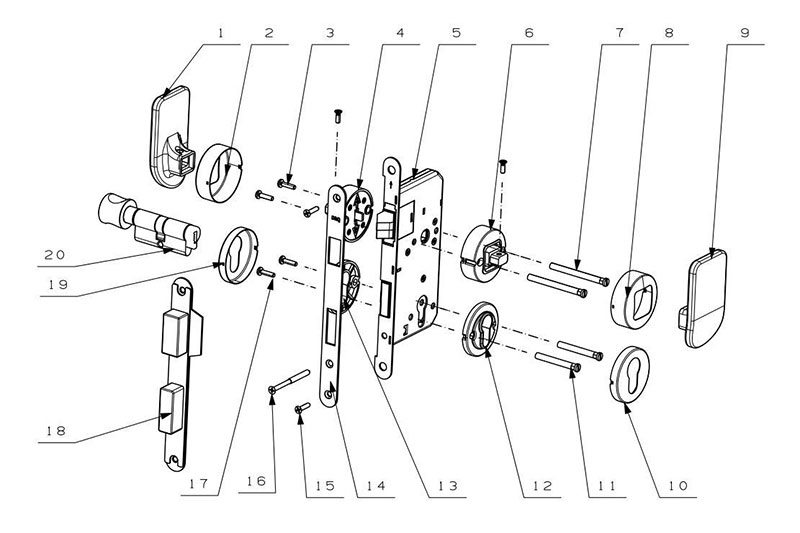

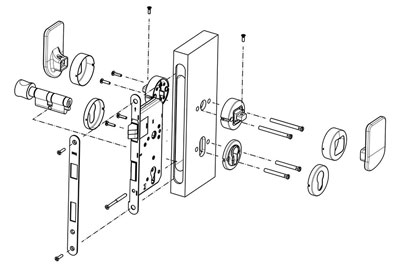

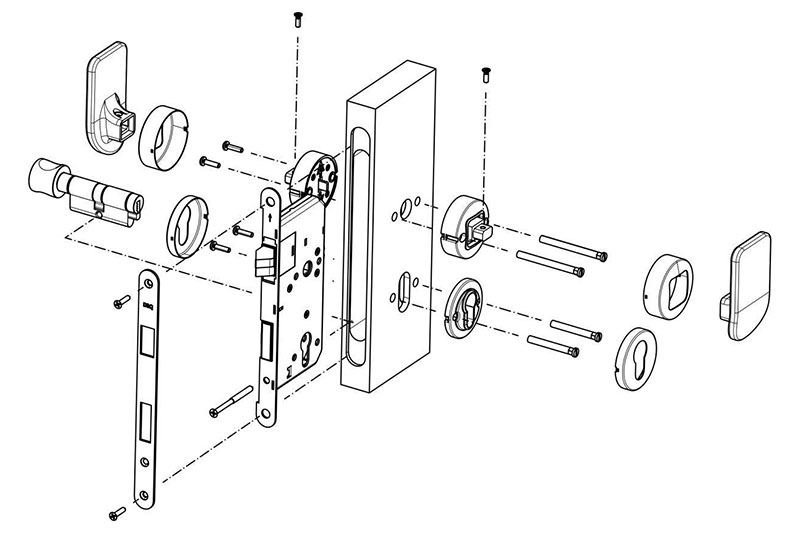

パーツリスト

No	部品名称	No	部品名称
1	室内側レバーハンドル	11	接続固定ボルト
2	室内側レバーハンドルパネル	12	室外側シリンダーホルダ
3	レバーハンドル固定ビス	13	室内側シリンダーホルダ
4	室内側レバーハンドル用ホルダー	14	ロック本体プレート
5	ロック本体	15	ロック本体固定ビス
6	室外側レバーハンドル用ホルダー	16	シリンダー固定ビス
7	接続固定ボルト	17	ノブ固定ネジ
8	室外側レバーハンドル用パネル	18	ストライクボックス
9	室外側レバーハンドル	19	室内側ノブ固定ネジ
10	室外側シリンダーパネル	20	室内側ノブ

取付

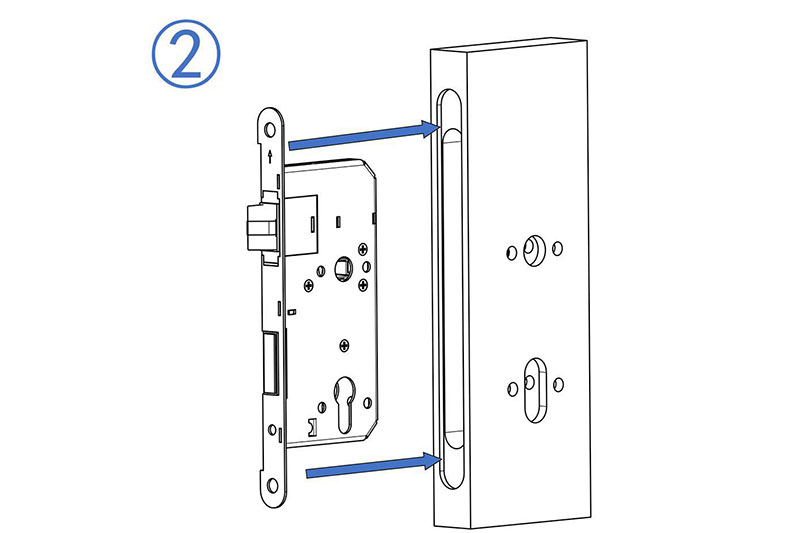

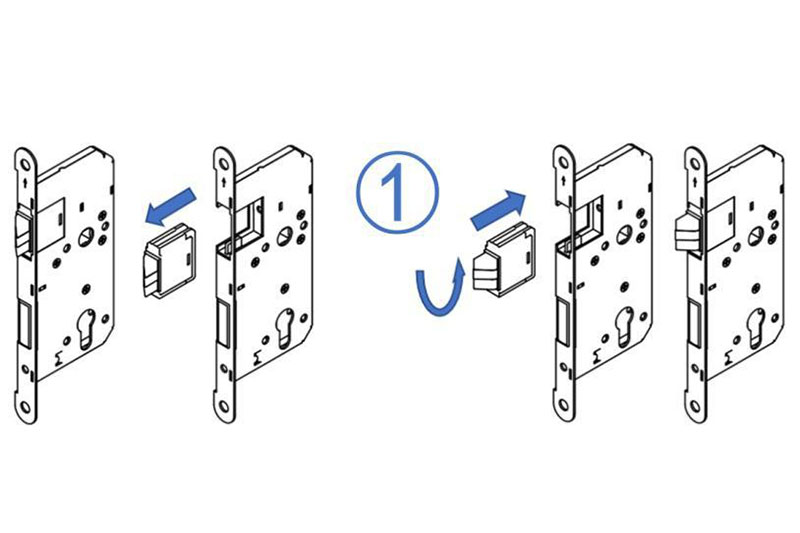

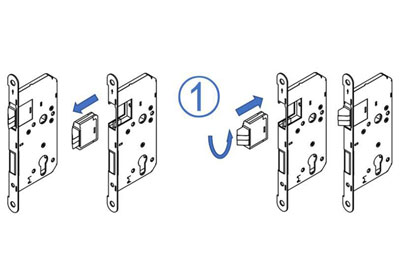

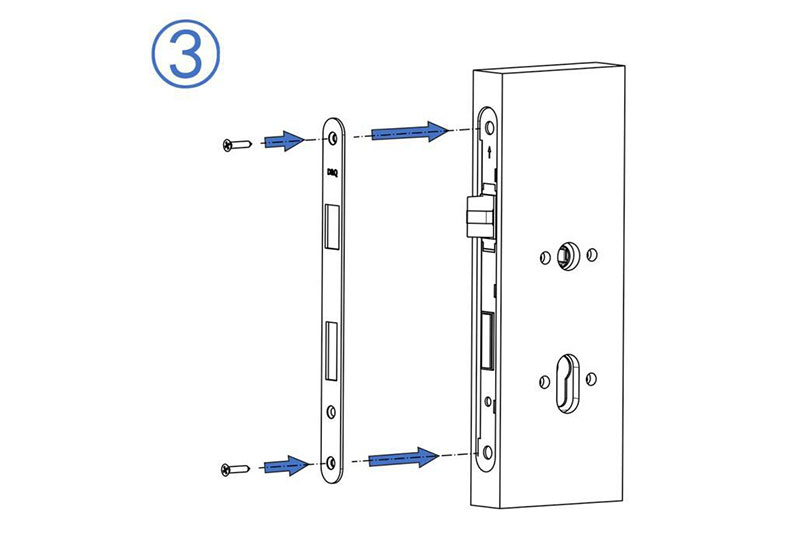

扉の開く方向を決めてから、ロック本体を取付穴に入れ、ラッチボルトが上側、デッドボルトが下側にあることを確認ください。ラッチボルトの傾斜面を扉が閉まる方向に向けてください（傾斜の向きが違ったときは、ラッチボルトをロック本体から引き出し、180°回転させてから、再度ロック本体に挿入します）。フロントを取り付け、ネジを締めます。
内開きのドア： 部屋の内側に向かって開くドア

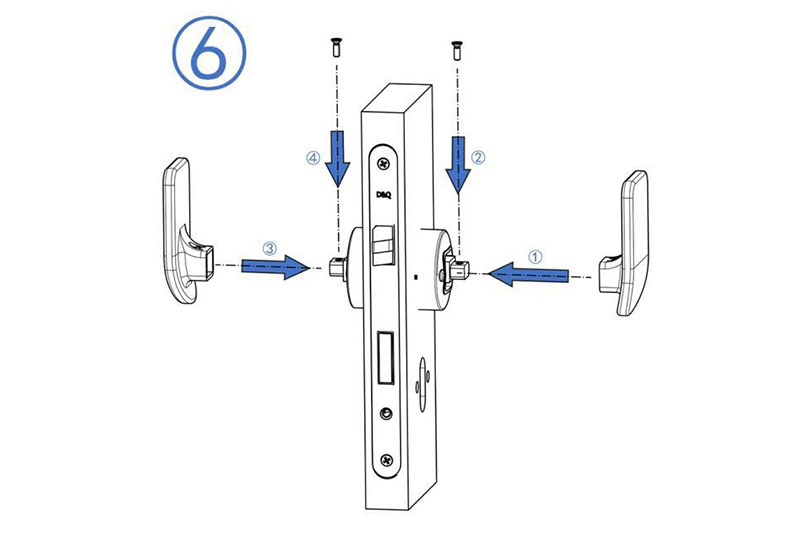

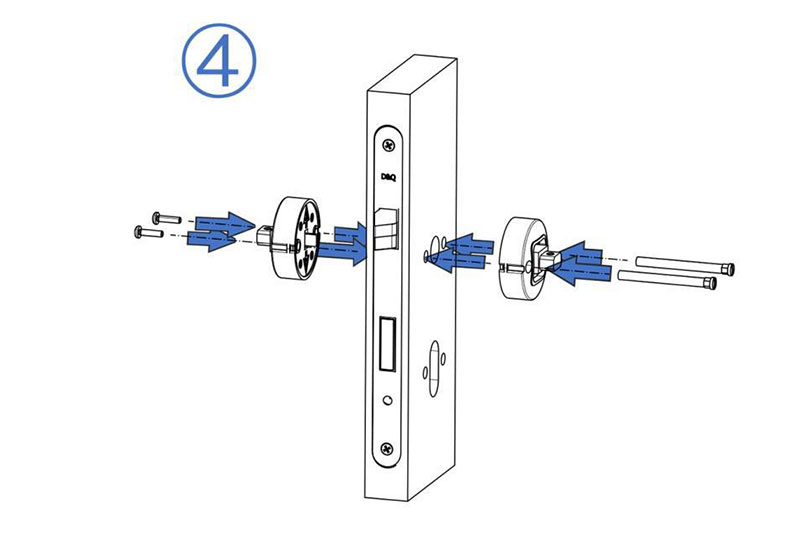

室外側鍵穴パネルの取り付け後、レバーハンドルを取り付け（ネジ穴を上に固定）、ネジを締めます。
外開きのドア：部屋の外側に向かって開くドア
室外側鍵穴パネルの取り付け後、レバーハンドルを取り付け（ネジ穴を上に固定）、ネジを締めます。

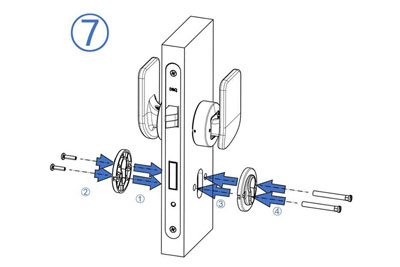

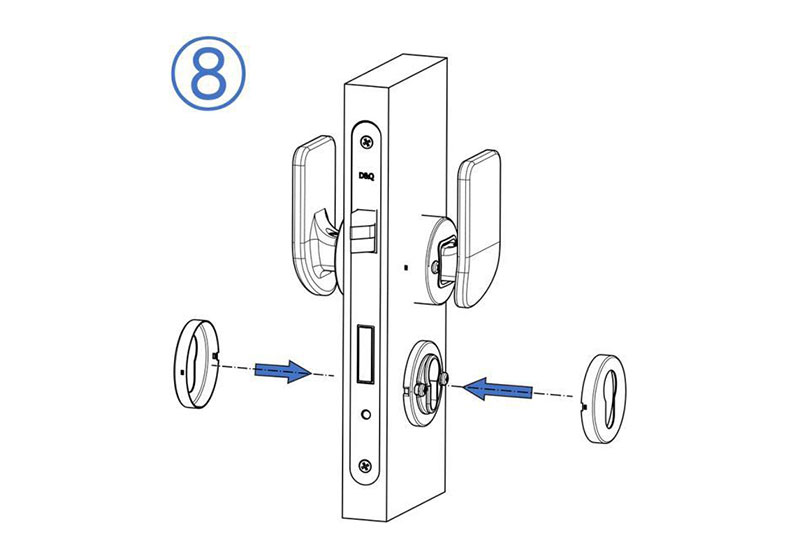

注意：エスカッションを取付ける時に、プッシュ矢印が上向き、プルプレートの矢印が上向きであることを確認してください。

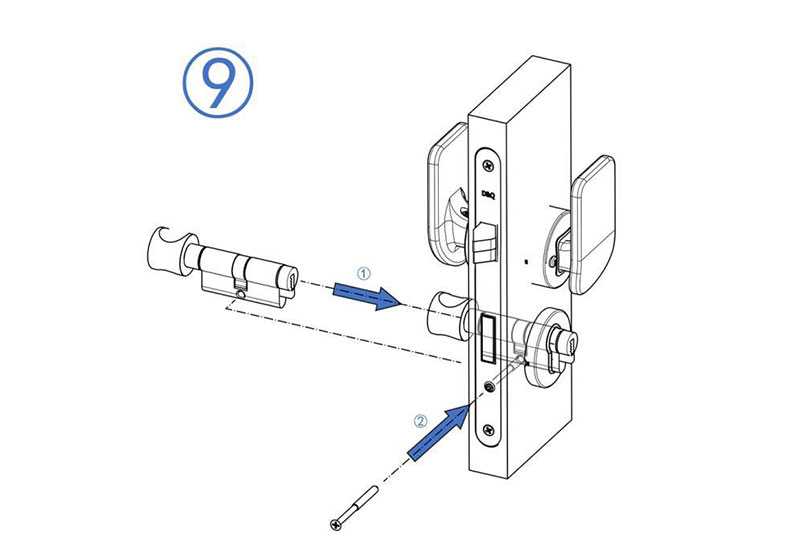

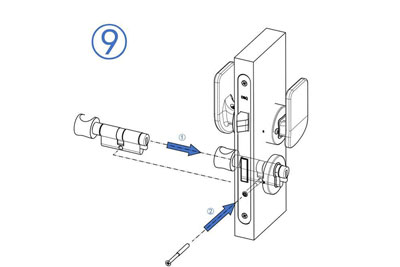

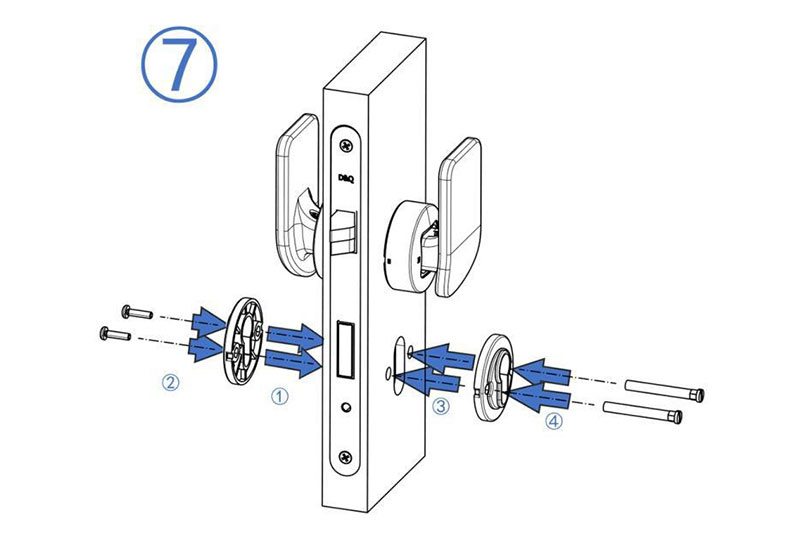

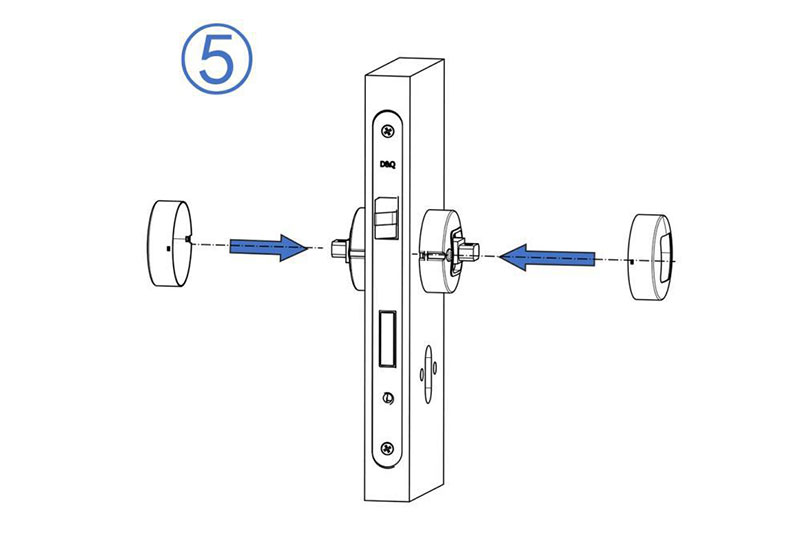

シリンダーサムターンを取り付け、ネジを締めます。シリンダーをロック本体と室外側パネルに通して、室内側パネルの穴に入れ、シリンダー固定ネジで正面から固定します。
ドアフレームと対応する位置にストライクプレートを取り付け、ラッチボルトとデッドボルトが自由に移動することを確認してください。
取り付け後のテスト：レバーハンドルを押し引いて、ラッチボルトを傾斜面の方向に押します。ラッチボルトがしなやかに動けば設置完了です。そうでない場合は、すべてのコンポーネントをリセットしてください。
