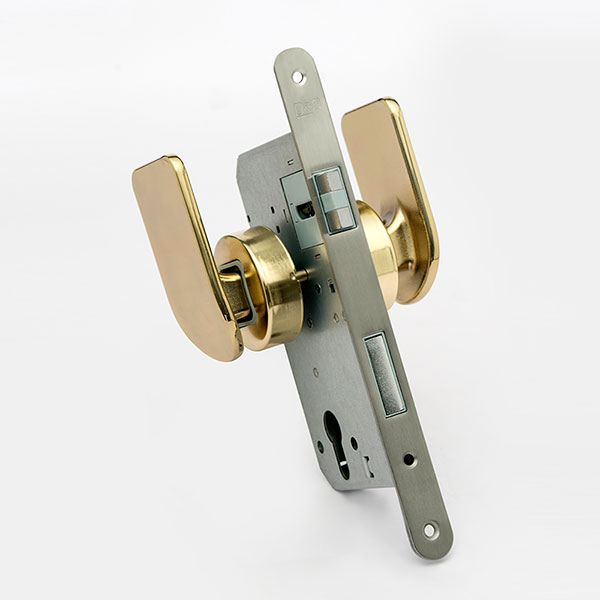

MG1811 プッシュプル錠

特長・機能

プッシュプル空錠の中でもMG18シリーズの開力軽減錠は鍵無しの設計になります。子どもの閉じ込め防止や納戸などロックを必要としない部屋にご利用ください。本体は亜鉛メッキ鋼板、ボルトはプラスチックPOMと亜鉛合金から作られ、シンプルでスタイリッシュなデザインのドアロックです。安全性、扉開閉時の可動音低減に細心の注意を払いました。日本の先端技術を導入して表面処理を行い、なめらかな表面をもつ製品に仕上げます。耐久性、外観、安全構造はJIS規格に準拠しております。製品寸法はヨーロッパ標準サイズと互換性があり、中心距離72mm、ドア端からレバーハンドル取り付け穴中心までの距離55mm、バックセット38mmとなります。

カラー

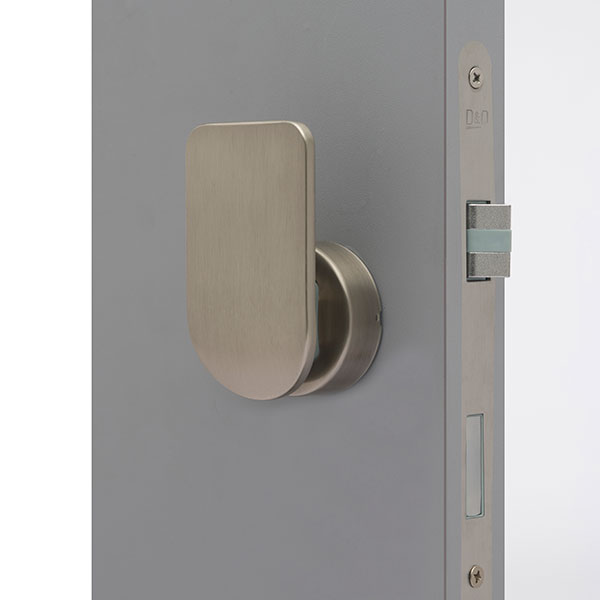

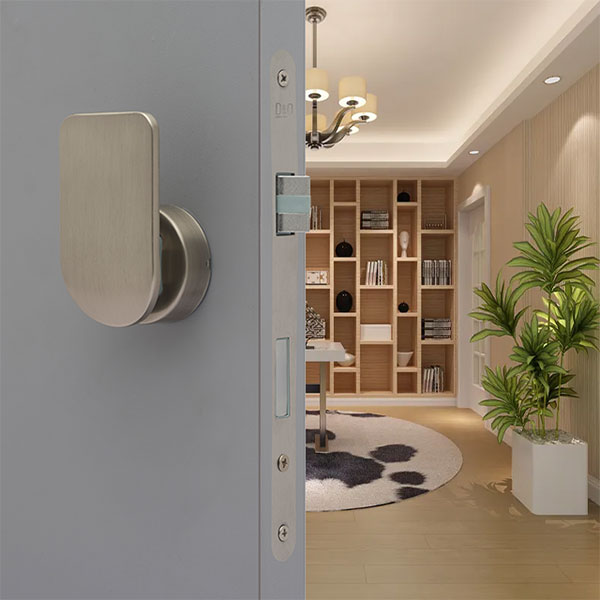

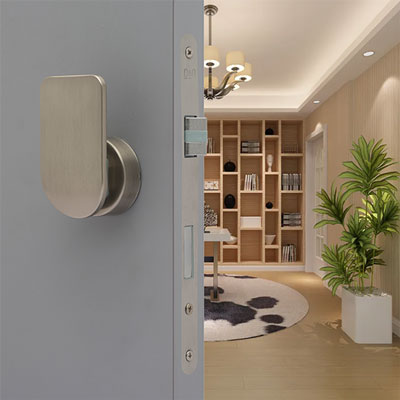

ニッケルメッキ

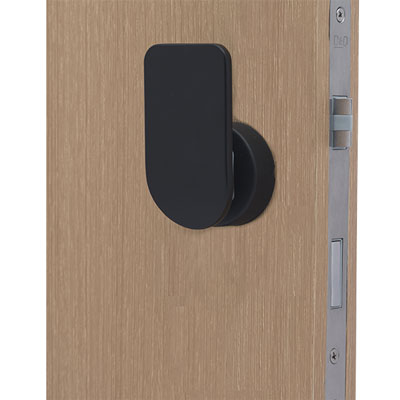

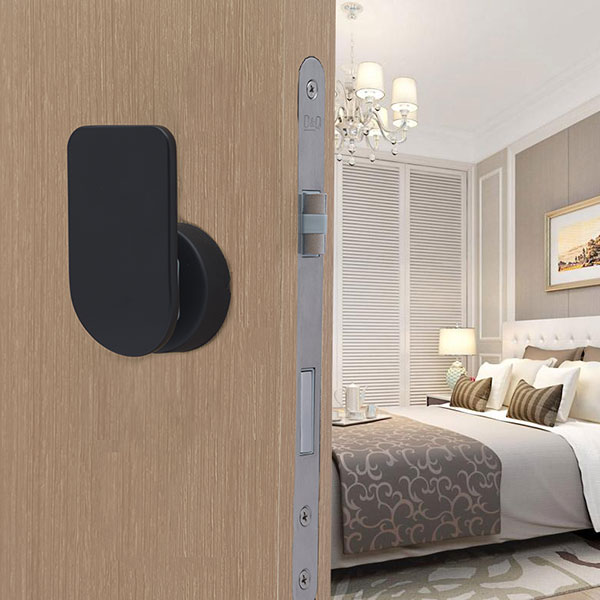

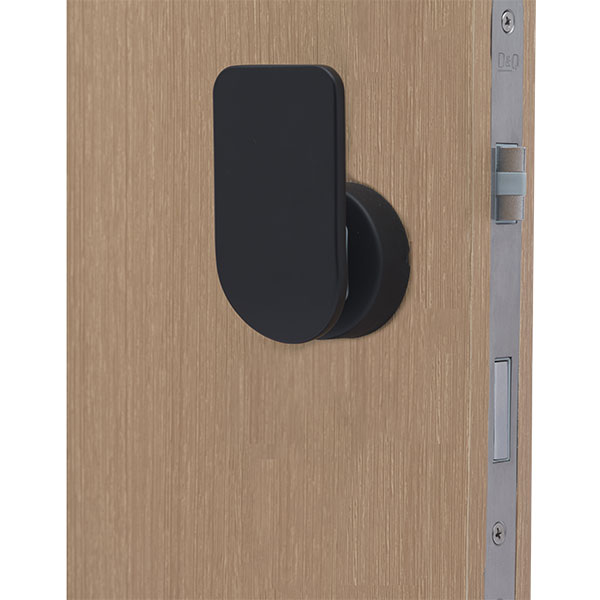

マットブラック
シャンパンゴールド
カスタマイズ

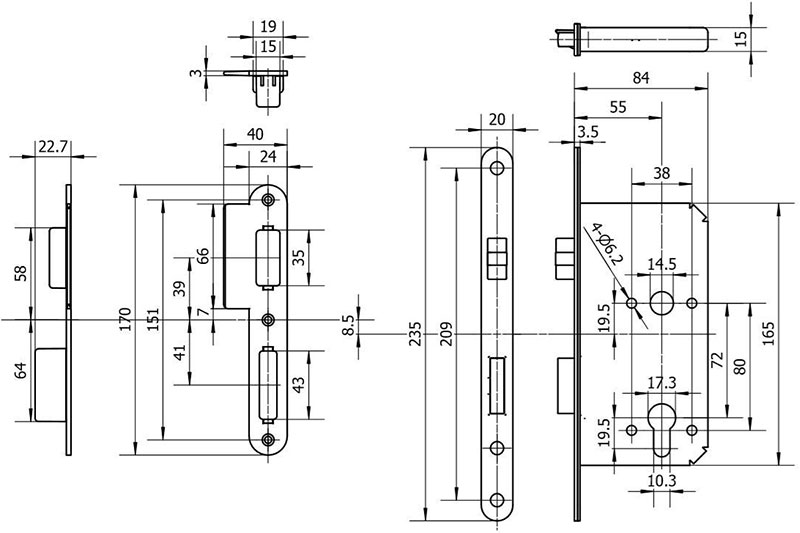

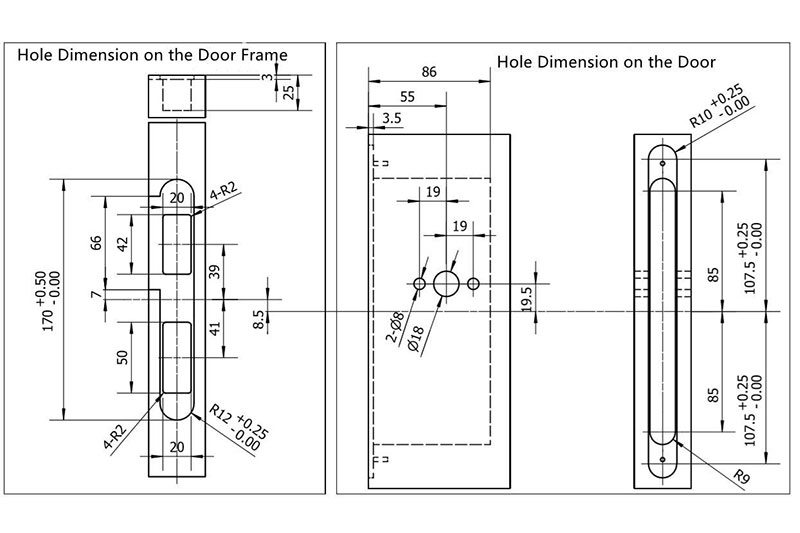

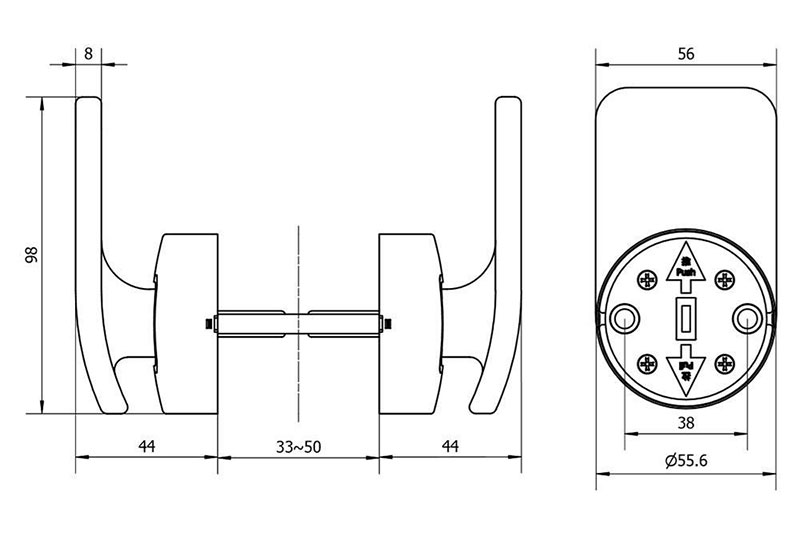

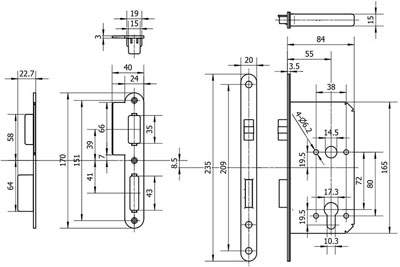

寸法

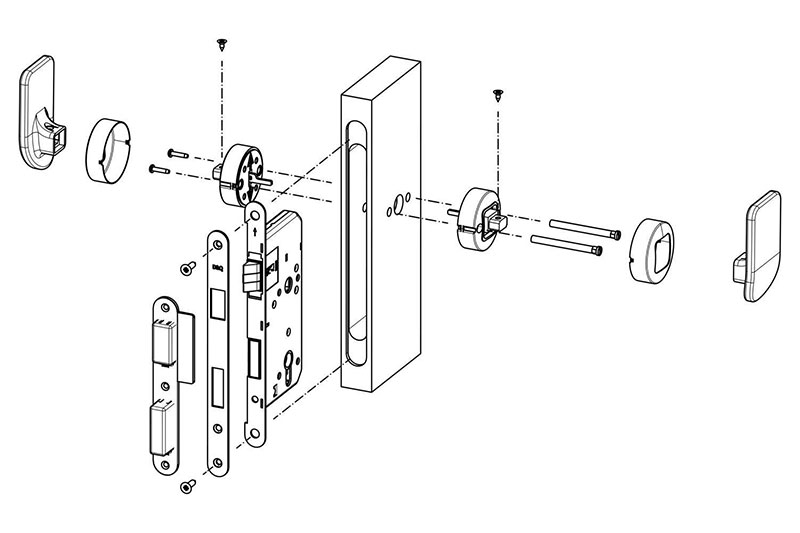

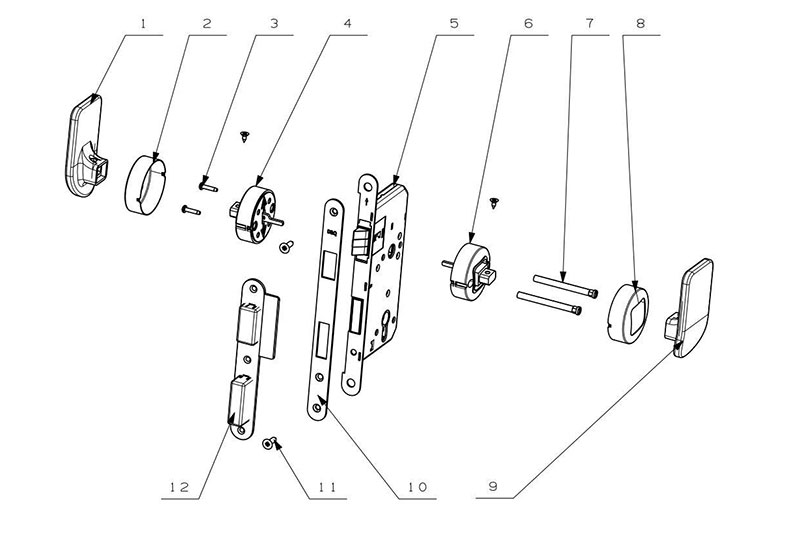

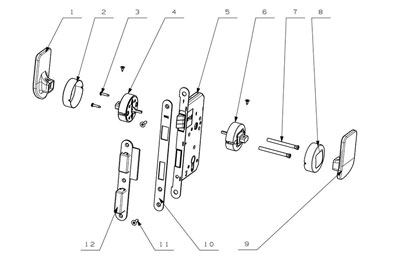

パーツリスト

No	部品名称	No	部品名称
1	室内側レバーハンドル	7	接続固定ボルト
2	室内側レバーハンドルパネル	8	室外側レバーハンドルパネル
3	レバーハンドル固定ビス	9	室外側レバーハンドル
4	室内側レバーハンドル用ホルダー	10	ロック本体プレート
5	ロック本体	11	ロック本体固定ビス
6	室外側レバーハンドル用ホルダー	12	ストライクボックス

取付

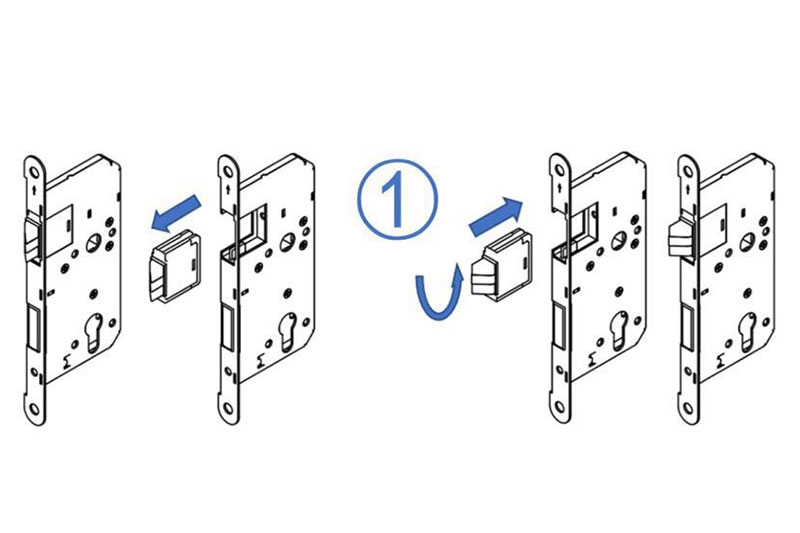

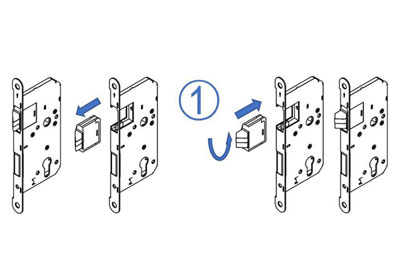

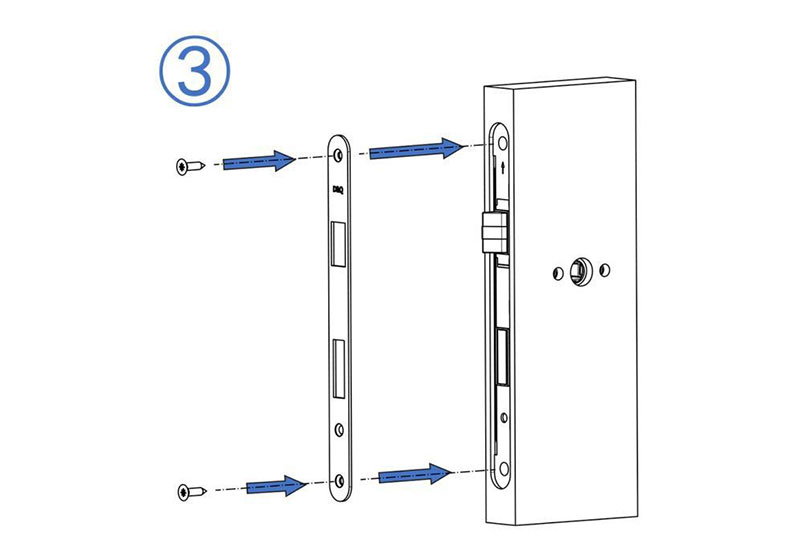

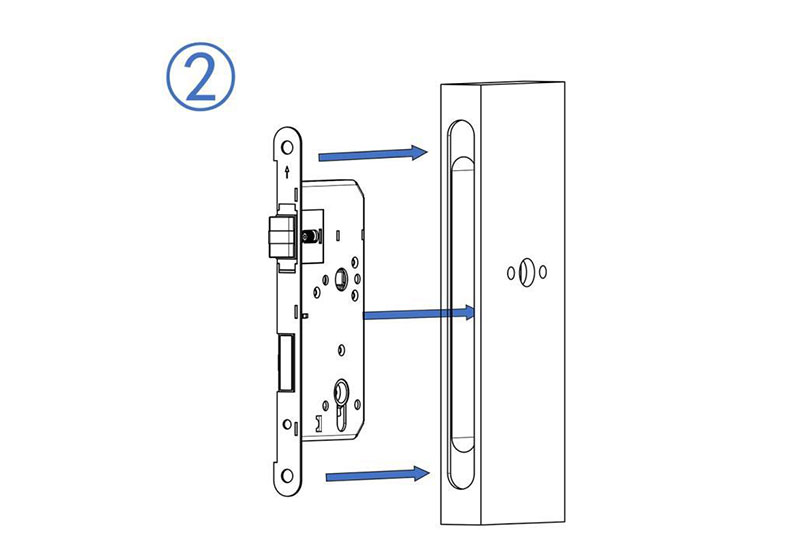

扉の開く方向を決めてから、ロック本体を取付穴に入れ、ラッチボルトが上側、デッドボルトが下側にあることを確認ください。ラッチボルトの傾斜面を扉が閉まる方向に向けてください（傾斜の向きが違ったときは、ラッチボルトをロック本体から引き出し、180°回転させてから、再度ロック本体に挿入します）。フロントを取り付け、ネジを締めます。
内開きのドア：部屋の内側に向かって開くドア

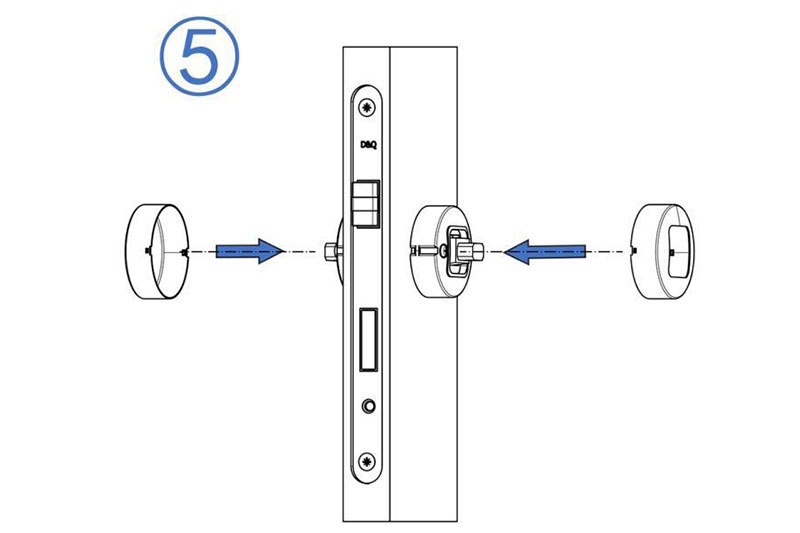

室外側鍵穴パネルの取り付け後、レバーハンドルを取り付け（ネジ穴を上に固定）、ネジを締めます。 外開きのドア： 部屋の外側に向かって開く
ドア室外側鍵穴パネルの取り付け後、レバーハンドルを取り付け（ネジ穴を上に固定）、ネジを締めます。
注意：エスカッションを取付ける時に、プッシュ矢印が上向き、プルプレートの矢印が上向きであることを確認してください。

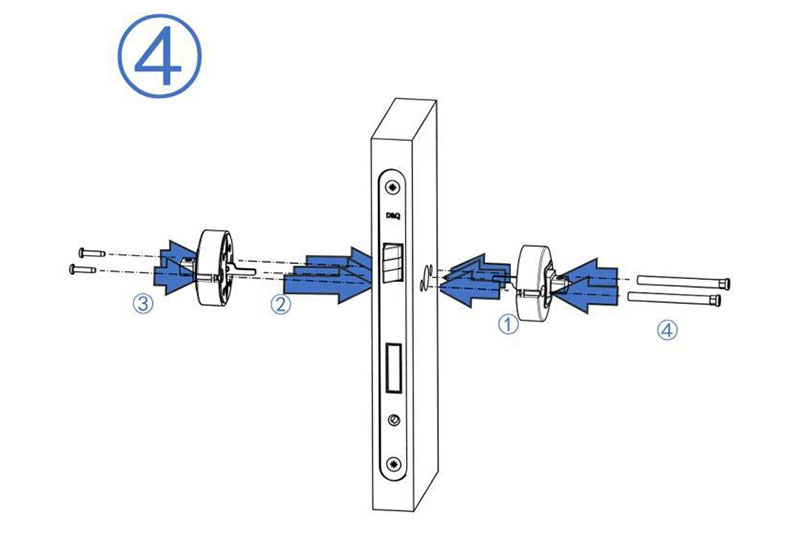

シリンダーパネルを取り付け、ネジを締めます。シリンダーをインナーパネルに取付け、ロック本体と外板パネルに通します。次に、シリンダーをフロントからネジで固定します。
ドアフレームと対応する位置にストライクプレートを取り付け、ラッチボルトとデッドボルトが自由に動作することを確認してください。
取り付け後のテスト：レバーハンドルを押し引いて、ラッチボルトを傾斜面の方向に押します。ラッチボルトがしなやかに動けば設置完了です。そうでない場合は、すべてのコンポーネントをリセットしてください。
