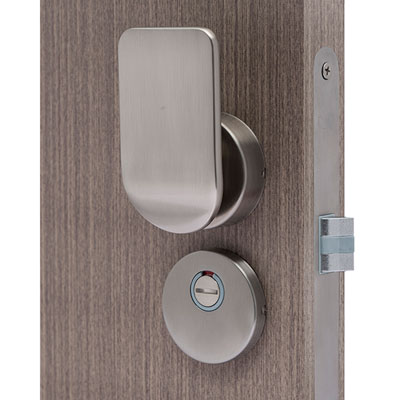

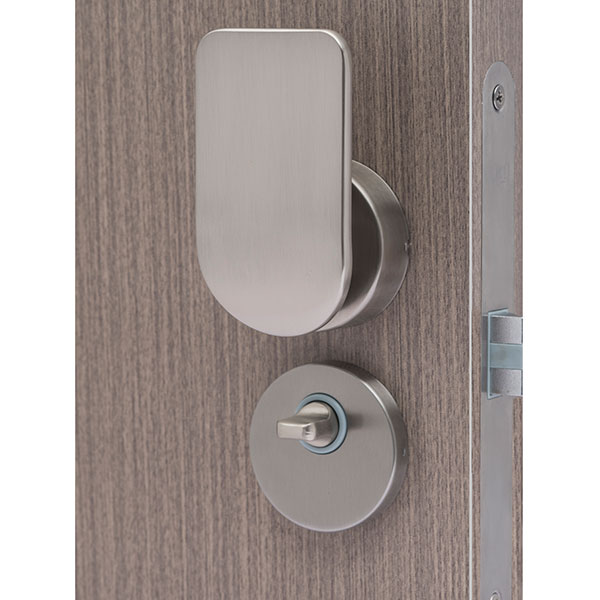

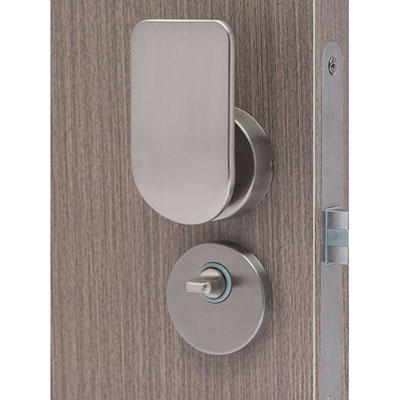

MG2812 プッシュプル錠

特長・機能

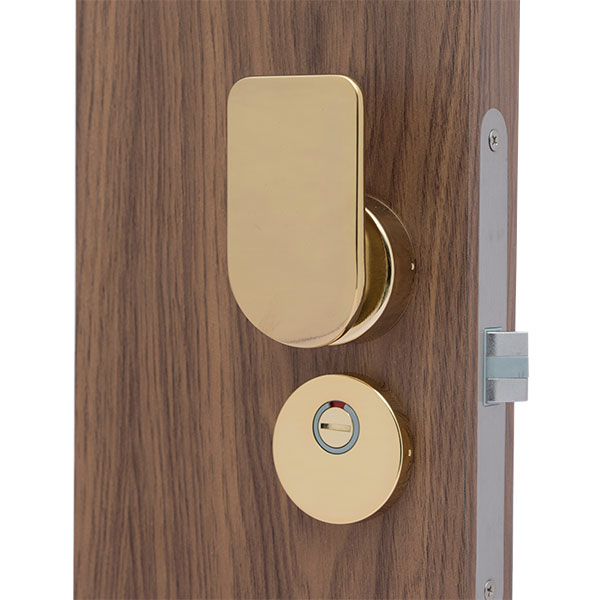

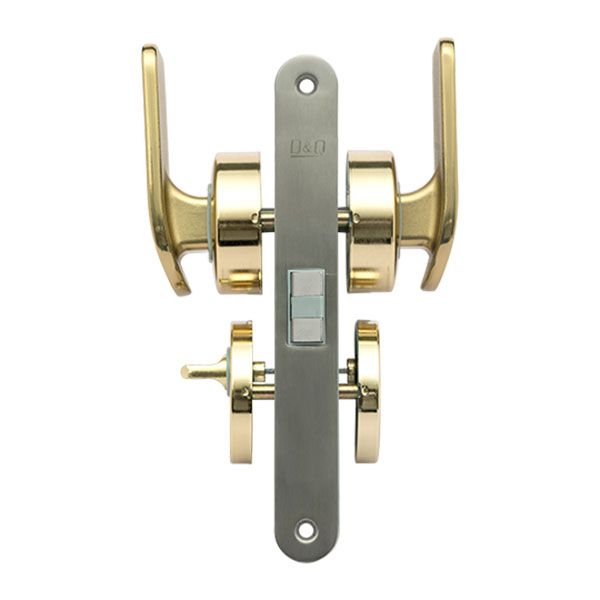

開力軽減プッシュプル空錠の中でもMG28をはじめとした製品は鍵無しの設計となります。部屋内からドアノブによって施錠ができ、非常時には外側からコイン等で解錠ができます。施錠か解錠であるかの状態は表示錠で確認いただけます。ロック本体はPOM樹脂、ハンドルはアルミニウム合金を採用し扉開閉時の可動音、施錠や解錠時の動作音はほとんど気にならない構造です。日本の先端技術を導入して表面処理を行い、なめらかな表面をもつ製品に仕上げます。耐食性、外観、安全構造はJIS規格に準拠しております。

カラー

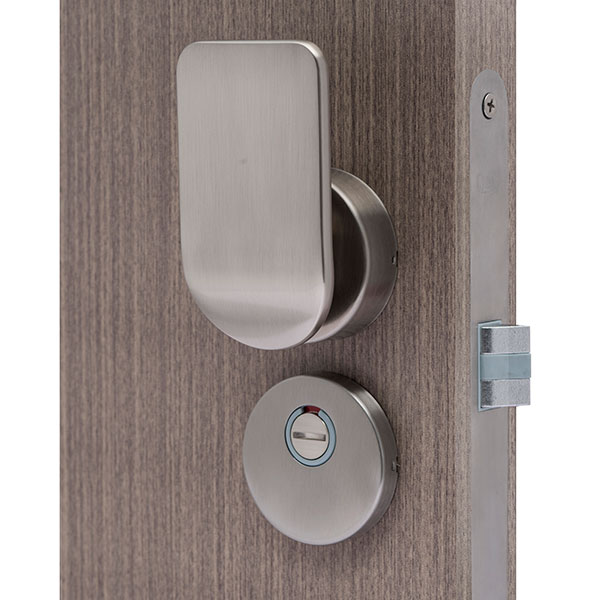

ニッケルメッキ

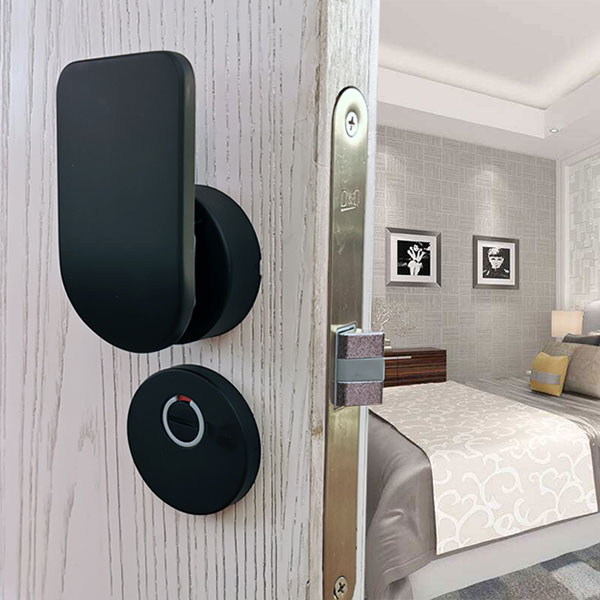

マットブラック

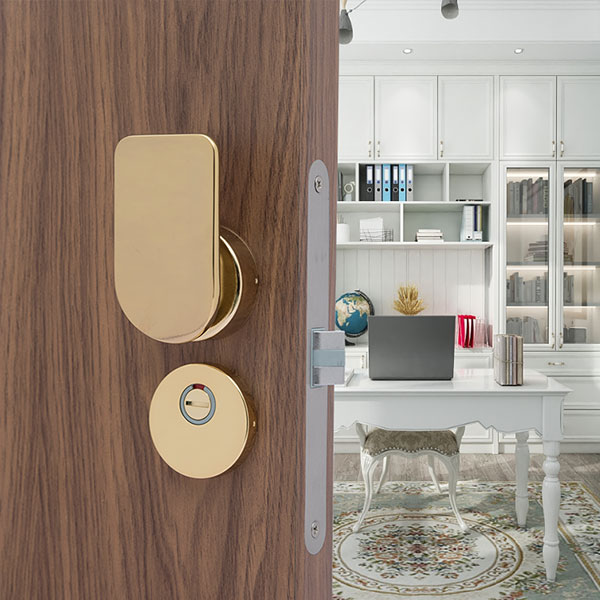

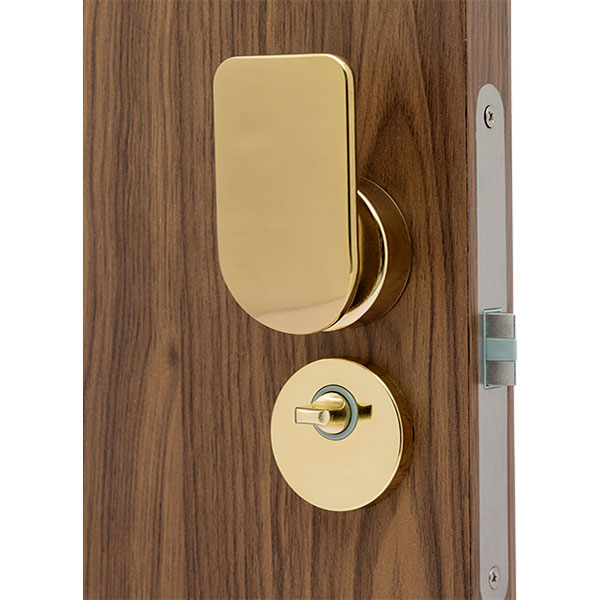

シャンパンゴールド
カスタマイズ

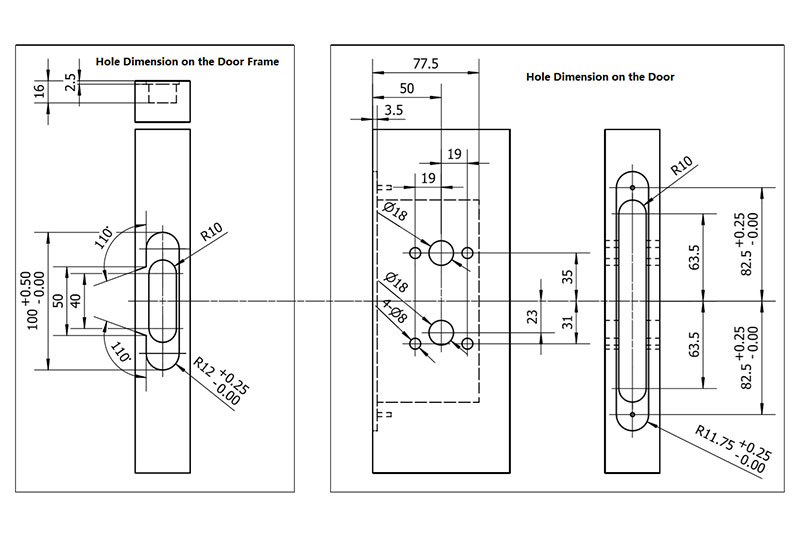

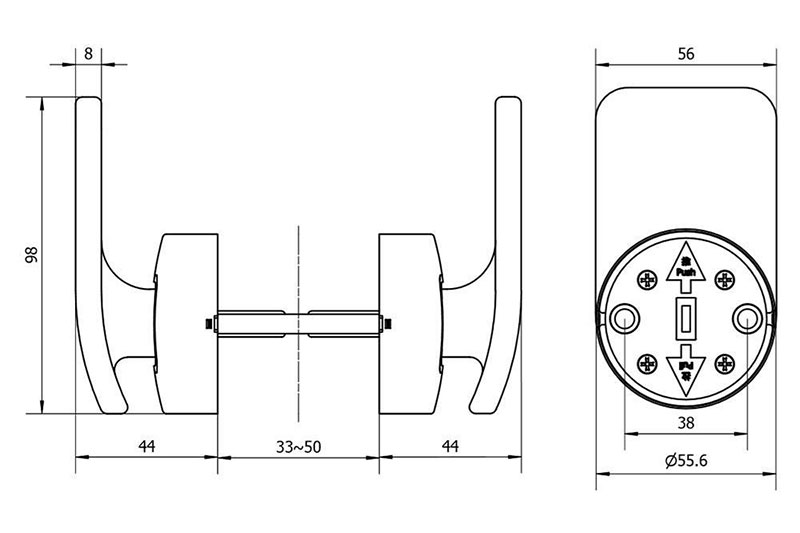

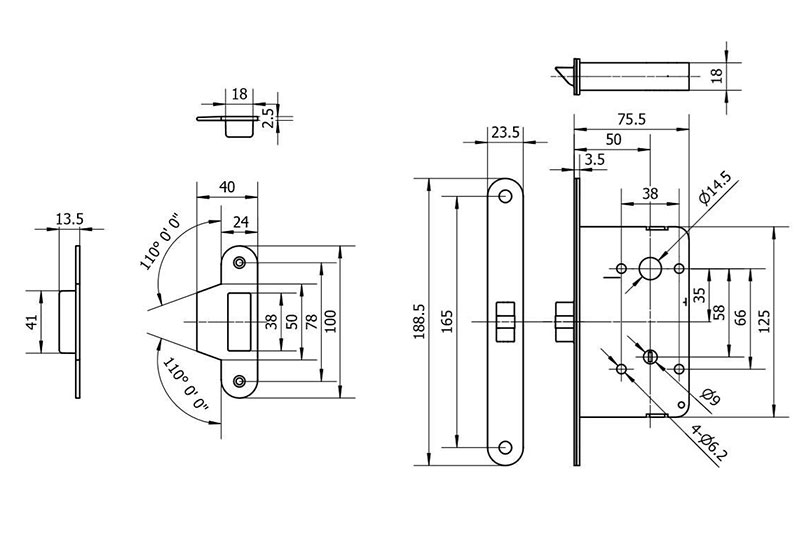

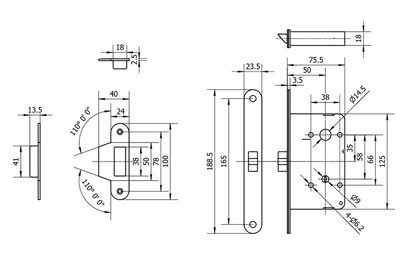

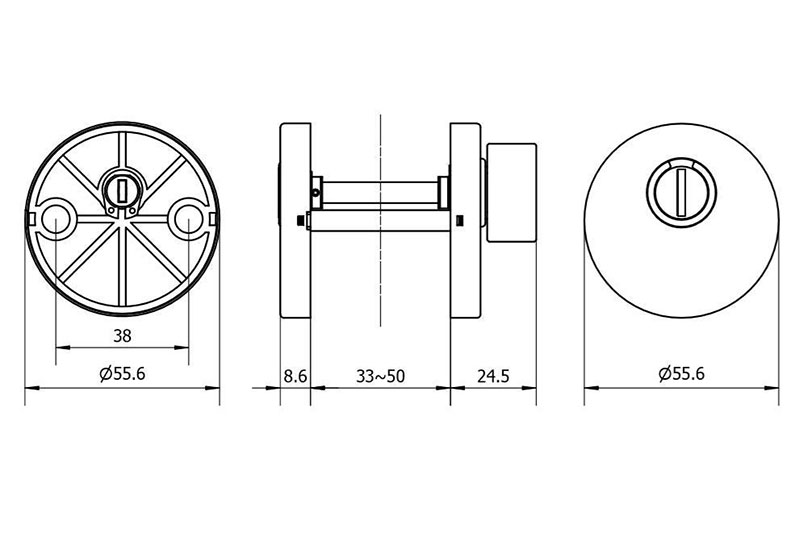

寸法

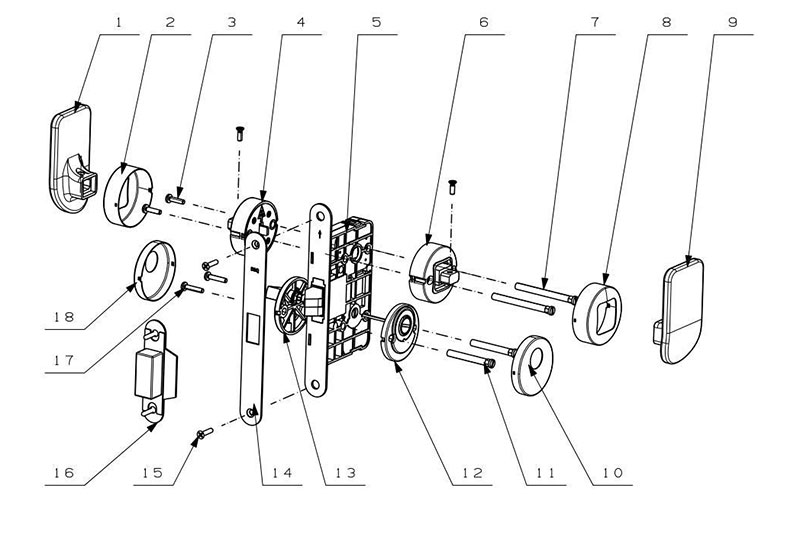

パーツリスト

No	部品名称	No	部品名称
1	室内側レバーハンドル	10	室外側ノブパネル
2	室内側レバーハンドルパネル	11	接続固定ボルト
3	レバーハンドル固定ビス	12	室外側ノブホルダー
4	室内側レバーハンドル用ホルダー	13	室内側ノブホルダー
5	ロック本体	14	ロック本体プレート
6	室外側レバーハンドル用ホルダー	15	ロック本体固定ビス
7	接続固定ボルト	16	ストライクボックス
8	室外側レバーハンドル用パネル	17	ドアノブ固定ネジ
9	室外側レバーハンドル	18	室内側ノブパネル

取付

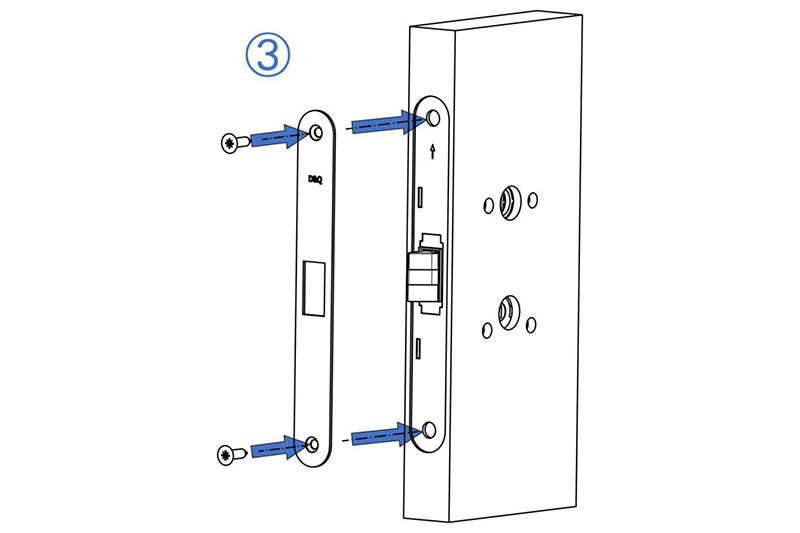

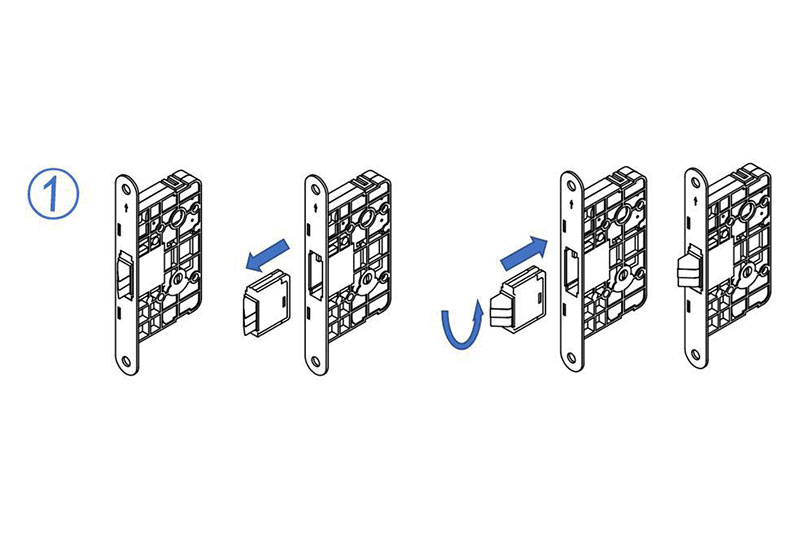

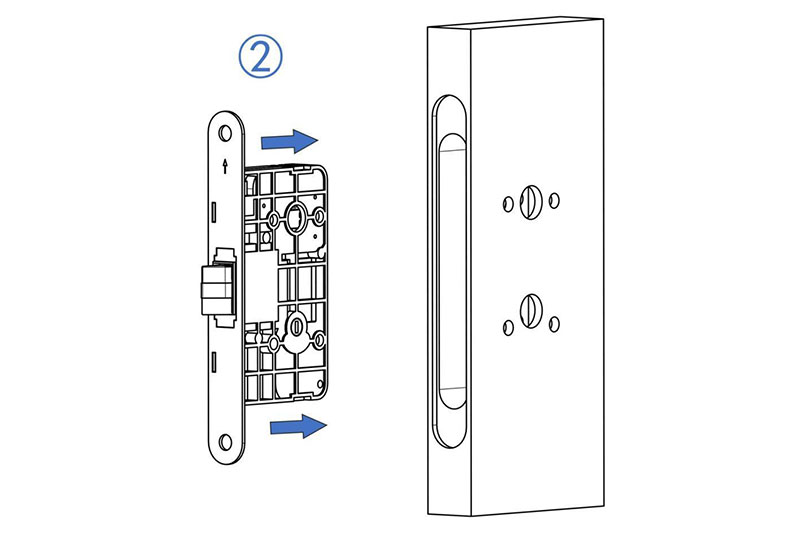

扉の開く方向を決めてから、ロック本体を取付穴に入れ、ラッチボルトが上側、デッドボルトが下側にあることを確認ください。ラッチボルトの傾斜面を扉が閉まる方向に向けてください（傾斜の向きが違ったときは、ラッチボルトをロック本体から引き出し、180°回転させてから、再度ロック本体に挿入します）。フロントを取り付け、ネジを締めます。
内開きのドア：部屋の内側に向かって開くドア　

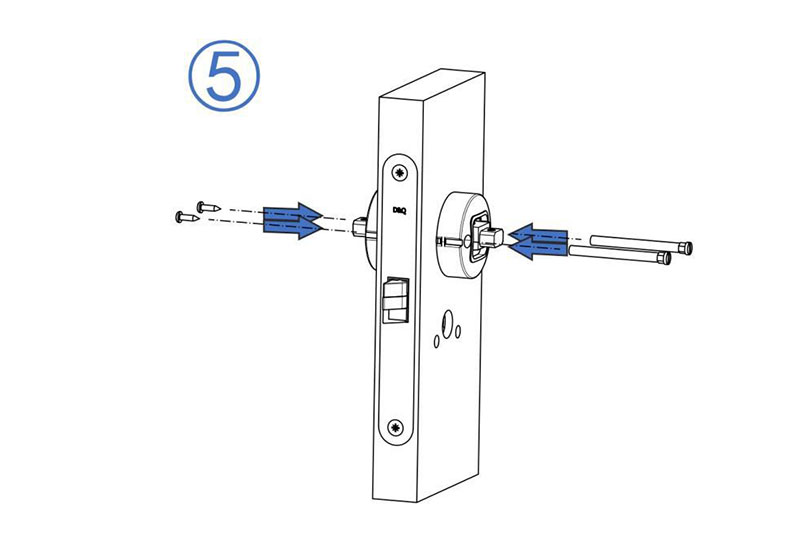

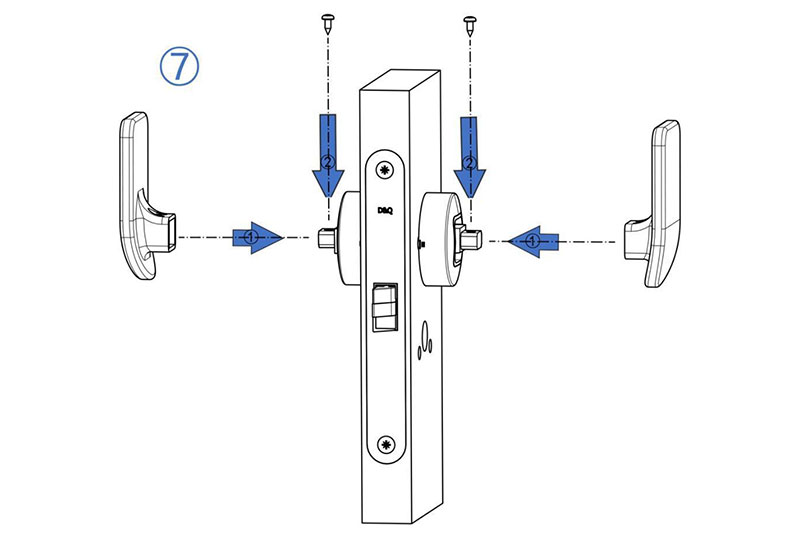

室外側鍵穴パネルの取り付け後、レバーハンドルを取り付け（ネジ穴を上に固定）、ネジを締めます。
外開きのドア：部屋の外側に向かって開くドア
室外側鍵穴パネルの取り付け後、レバーハンドルを取り付け（ネジ穴を上に固定）、ネジを締めます。

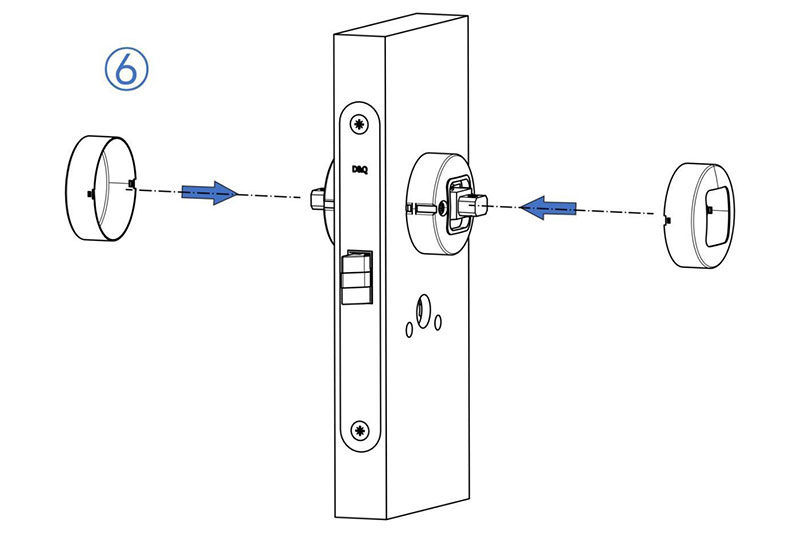

注意：エスカッションを取付ける時に、プッシュ矢印が上向き、プルプレートの矢印が上向きであることを確認してください。

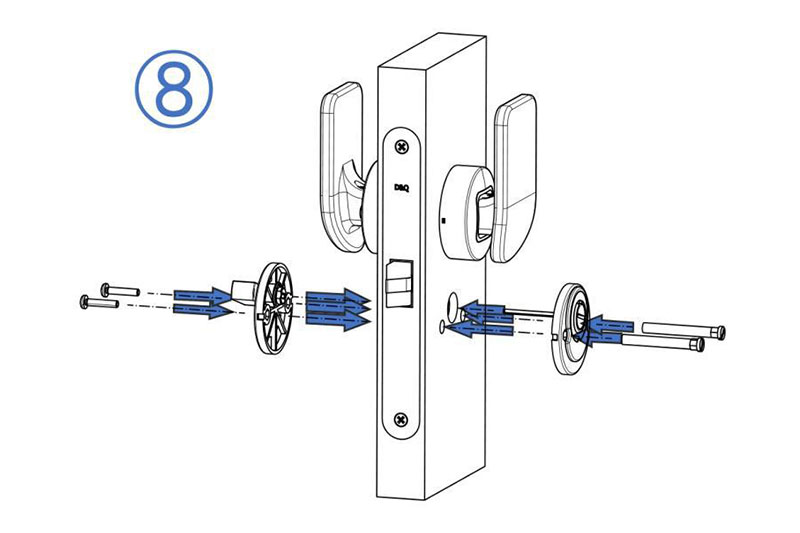

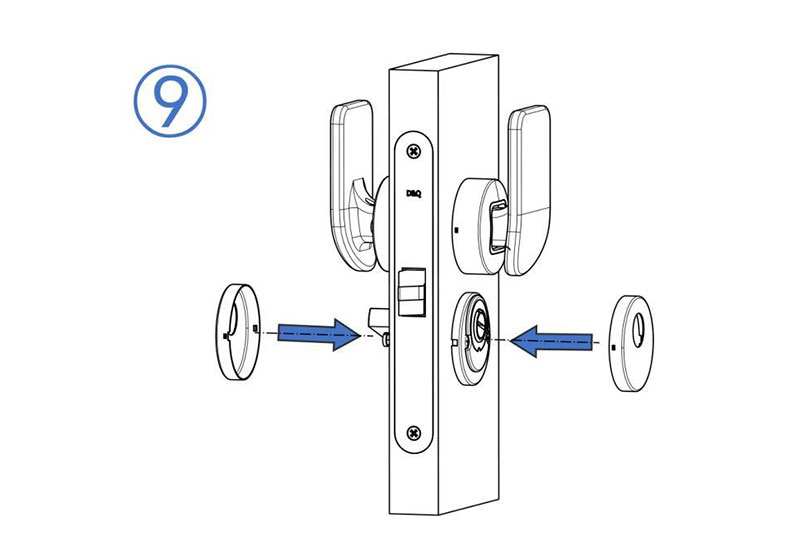

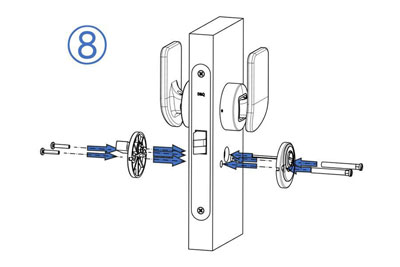

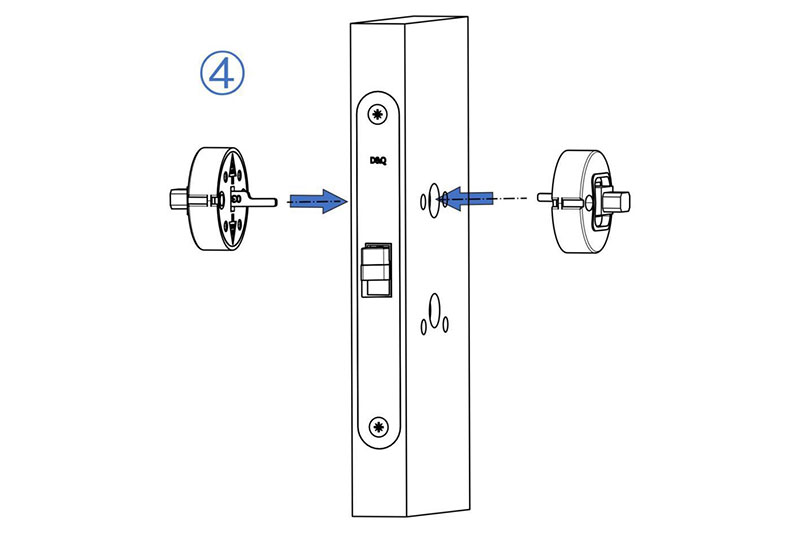

サムターンプレートを取付け、錠のフラット穴から内板とフラットバーを外板に通しネジを締めます。
ドアフレームと対応する位置にストライクプレートを取り付け、ラッチボルトとデッドボルトが自由に動作することを確認してください。
取り付け後のテスト:
1) ノブが垂直方向のとき、緑色で解錠を表示します（表示窓がある場合）。手でレバーハンドルを押し引きし、ラッチボルトを傾斜面方向に押します。ラッチボルトは自由に反転でき、ロック本体に簡単に押し込み、取り外すことができます。レバーハンドルを押したり引いたりしないでください。ラッチボルトを押すとラッチは反転しません。
2) ノブが水平方向のとき、赤色で施錠状態を示します。このとき、レバーハンドルを押したり引いたりしても、ラッチボルトは押しても反転しません。　
3) ラッチボルトが正常に動作したら取り付け完了です。そうでない場合は、すべての作業をリセットしてください。
