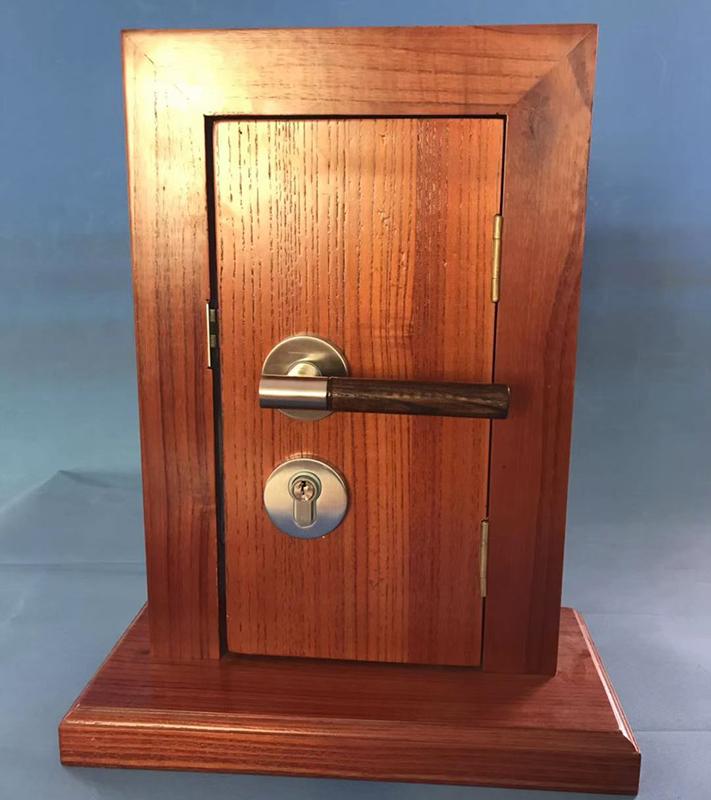

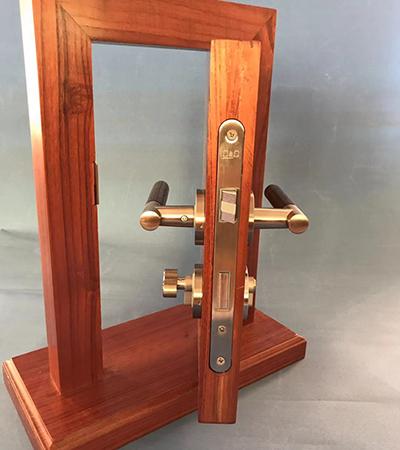

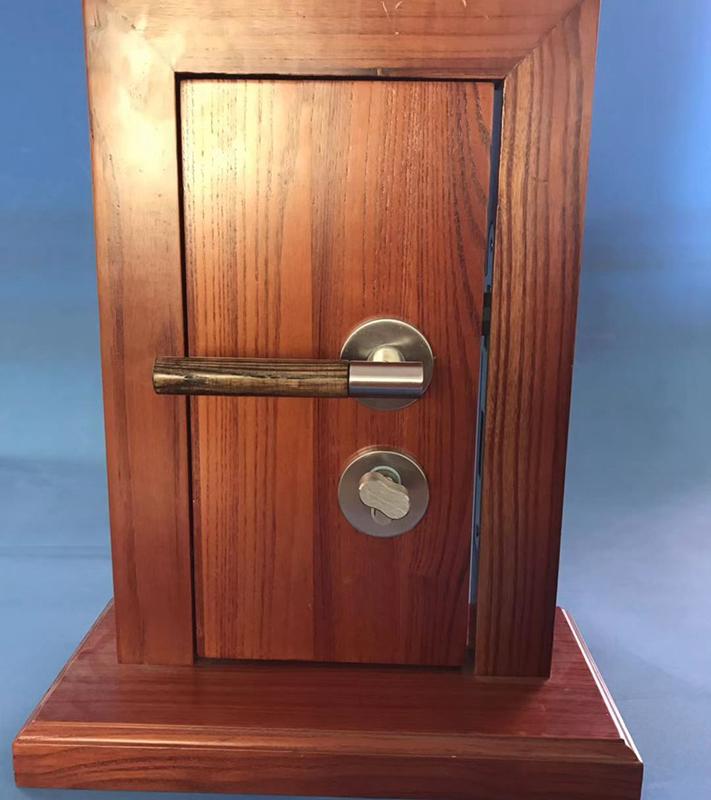

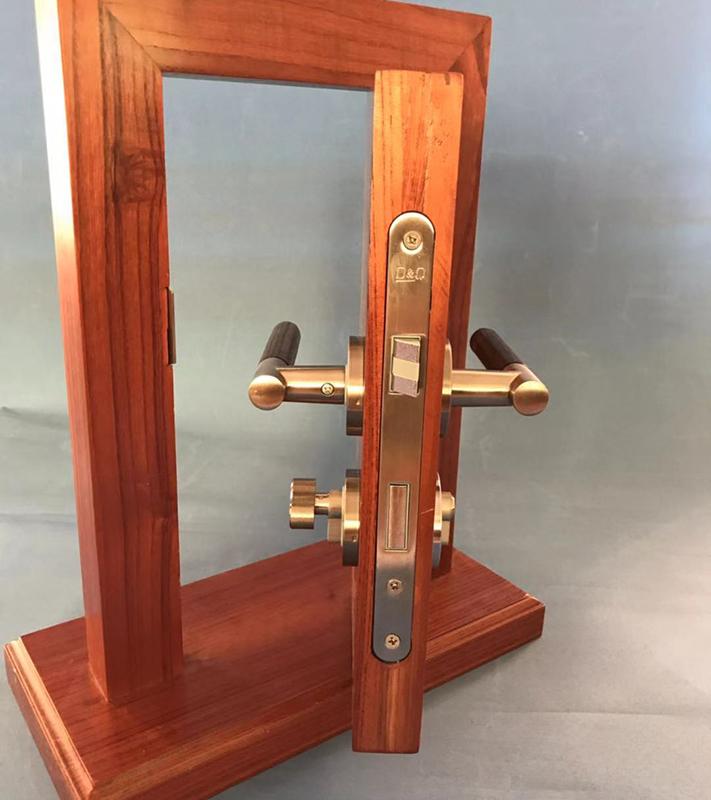

MG1614 レバーハンドル錠
本商品は商品棚からもう削除されて、販売をしていません。
MG1614 レバーハンドル錠は安全性の高いキー付き錠です。室外側から鍵で簡単に解錠できます。ロック本体は亜鉛めっき製、ラッチボルトはPOMと亜鉛合金で作られ静音性を擁します。ハンドルは、木材とアルミニウム合金でできており、表面は電気めっき塗装により、色の付着、耐食性、耐久性に優れます。錠前の色についてはご要望に応じてカスタマイズもございます。
カラー
- ニッケルメッキ
- クロムメッキ
- ゴールデン
- マットブラック
- カスタマイズ対応

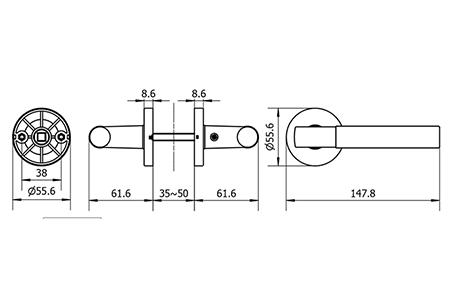

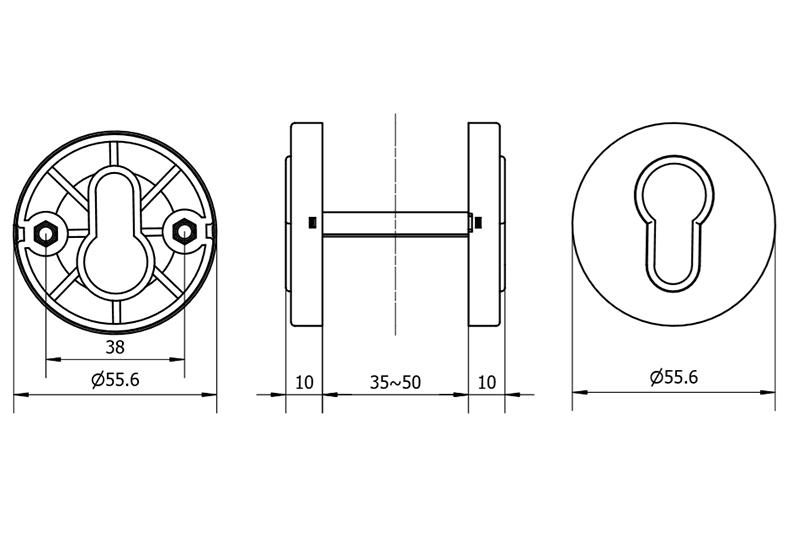

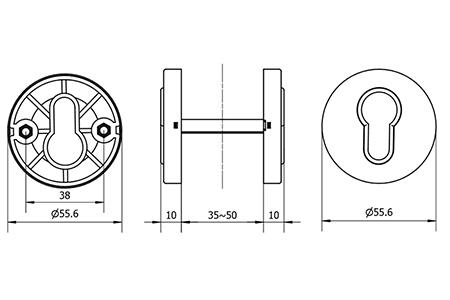

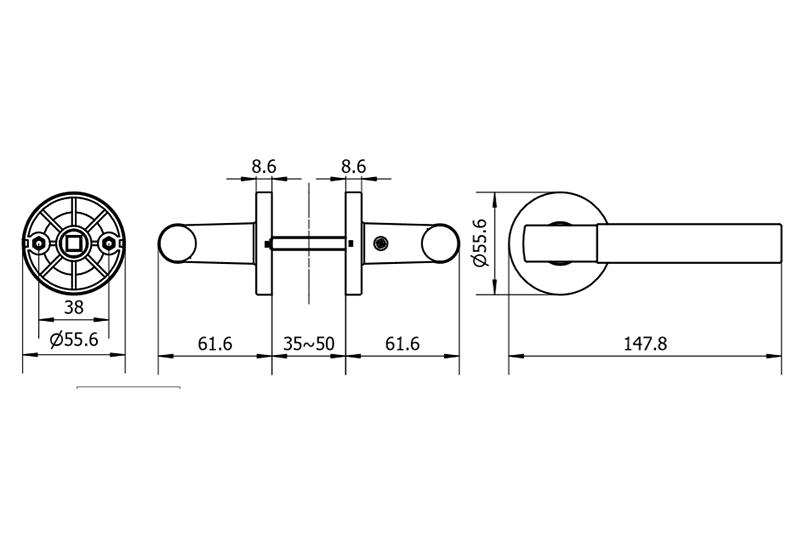

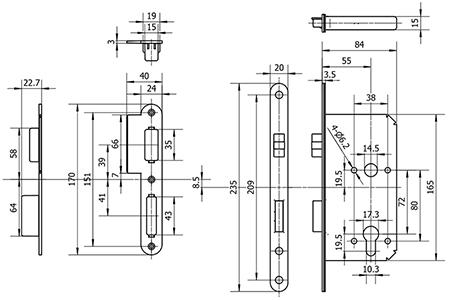

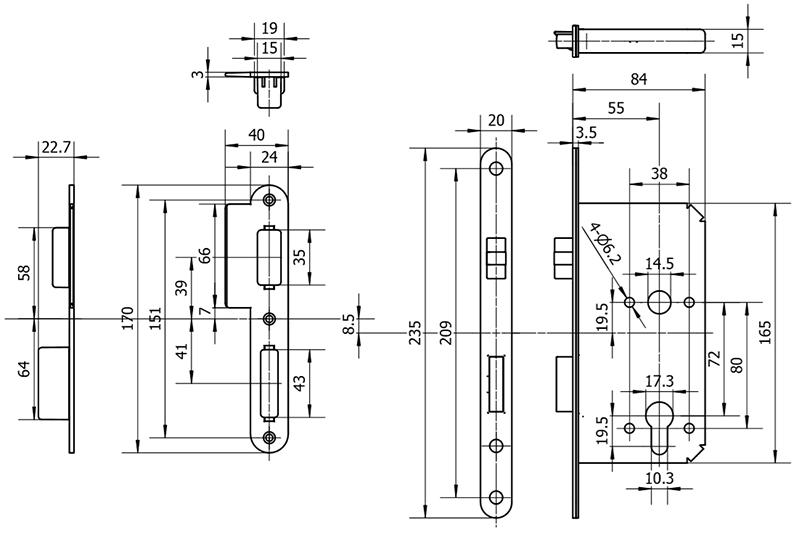

寸法

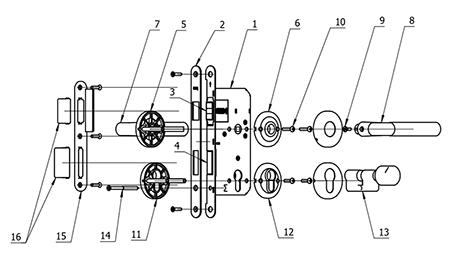

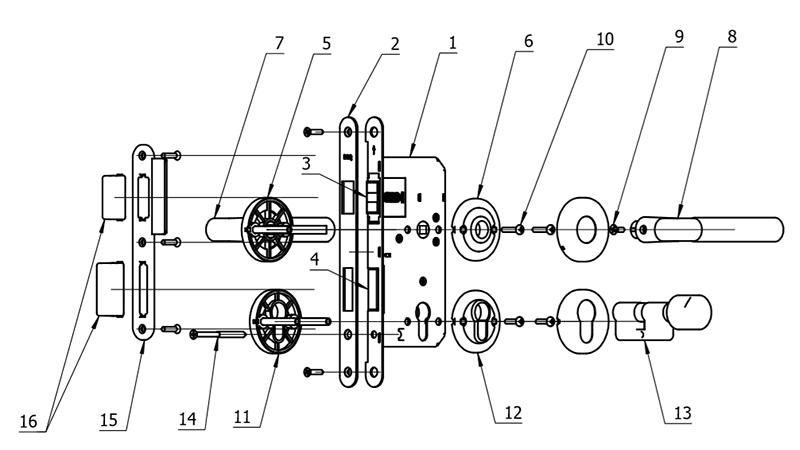

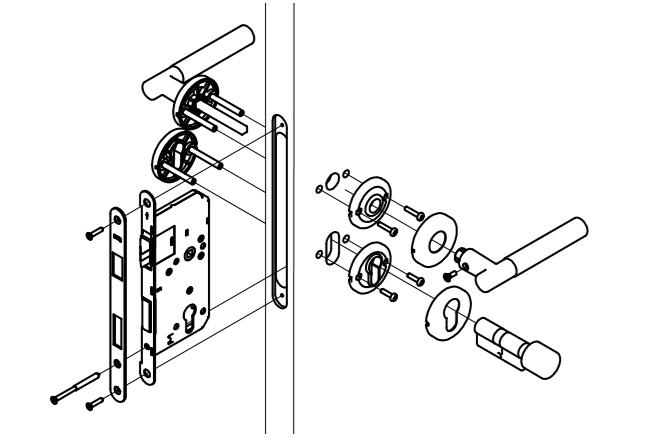

パーツリスト
| No. | 名称 | No. | 名称 |
| 1 | ロック本体 | 9 | レバー固定ネジ |
| 2 | フロント | 10 | プレート固定ネジ |
| 3 | ラッチボルト | 11 | 室外側シリンダー |
| 4 | デッドボルト | 12 | 室内側シリンダー |
| 5 | 室外側エスカッション | 13 | シリンダー錠 |
| 6 | 室内側エスカッション | 14 | シリンダー固定ネジ |
| 7 | 室外側ハンドル | 15 | ストライクプレート |
| 8 | 室内側ハンドル | 16 | 受箱 |
取付

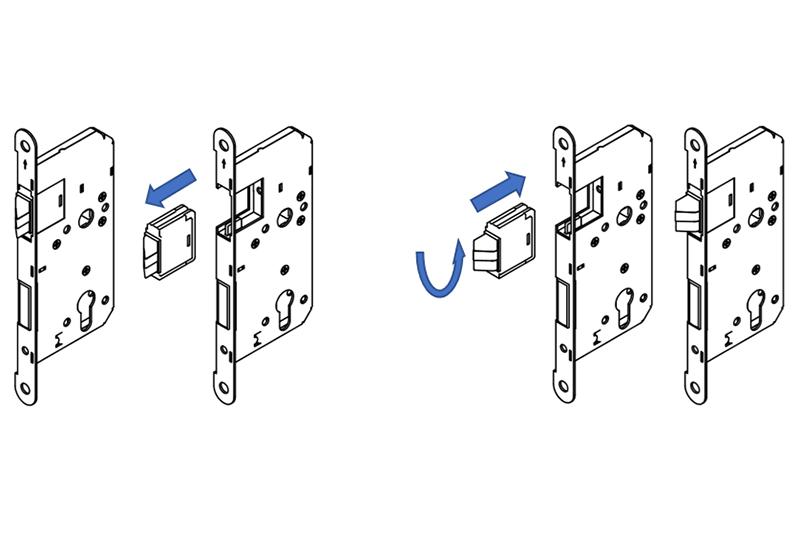

- 扉の開く方向を決めてから、 ロック本体を取付穴に入れ、ラッチボルトが上側、デッドボルトが下側にあることを確認ください。ラッチボルトの傾斜面を扉が閉まる方向に向けてください（傾斜の向きが違ったときは、ラッチボルトをロック本体から引き出し、180°回転させてから、再度ロック本体に挿入します）。フロントを取り付け、ネジを締めます。
エスカッションパネルを固定ネジで締めます。室外側レバーハンドルを使用し、スクエアバー付き室外側レバーをロック本体の穴に通してネジを締めます。
シリンダー・サムターンプレートを固定ネジで締めます。シリンダーを室内側プレートの穴からロック本体と室外側プレートに通し、シリンダーをフロントに取り付けます。 - ドアフレームと対応する位置にストライクプレートを取り付け、ラッチボルトとデッドボルトが自由に動作することを確認してください。注意：ストライクプレートとロック本体の中心線偏差は8.5mmです。
- 取り付け後のテスト：レバーハンドルを回し、手でラッチボルトを傾斜面方向に押します。ラッチボルトは自由に反転でき、ロック本体に簡単に押し込み、取り外すことができます。レバーハンドルを押したり引いたりしないでください。ラッチボルトを押すとラッチは反転しません。ラッチボルトが正常に動作したら取り付け完了です。 そうでない場合は、すべての作業をリセットしてください。
